产品介绍

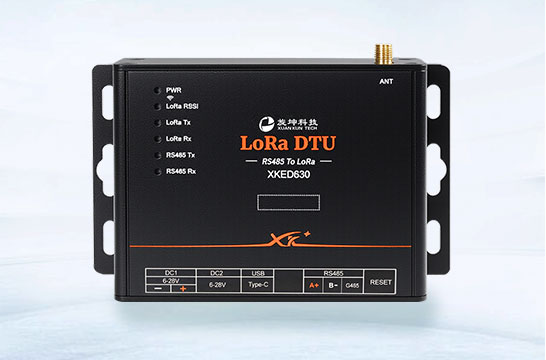

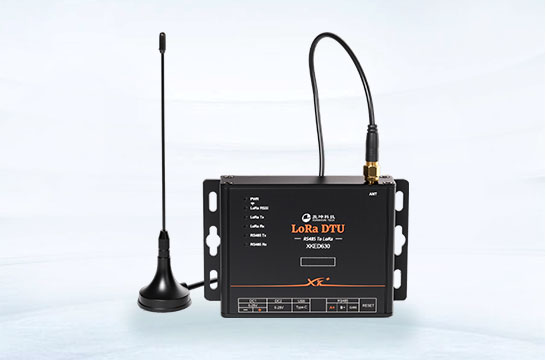

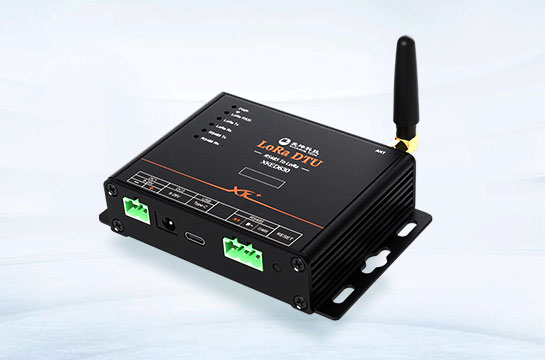

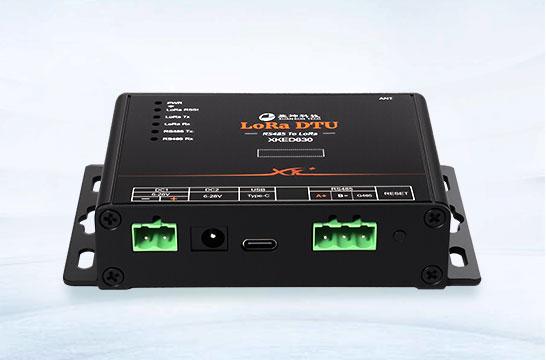

XKED630是一款工业级LoRa数传终端，通过RS485南向通信接口连接被监测设备，以LoRa无线透传方式实现设备数据采集和设备监控。
具有LoRa无线自组网终端节点和路由功能、数据透传功能；RS485南向通信接口，支持MODBUS RTU通信协议。北向通过LoRa接入LoRa无线自组网，实现与网关连接和数据通信，无需布线。
适合在局部范围内设备较多且不易布线的环境使用。

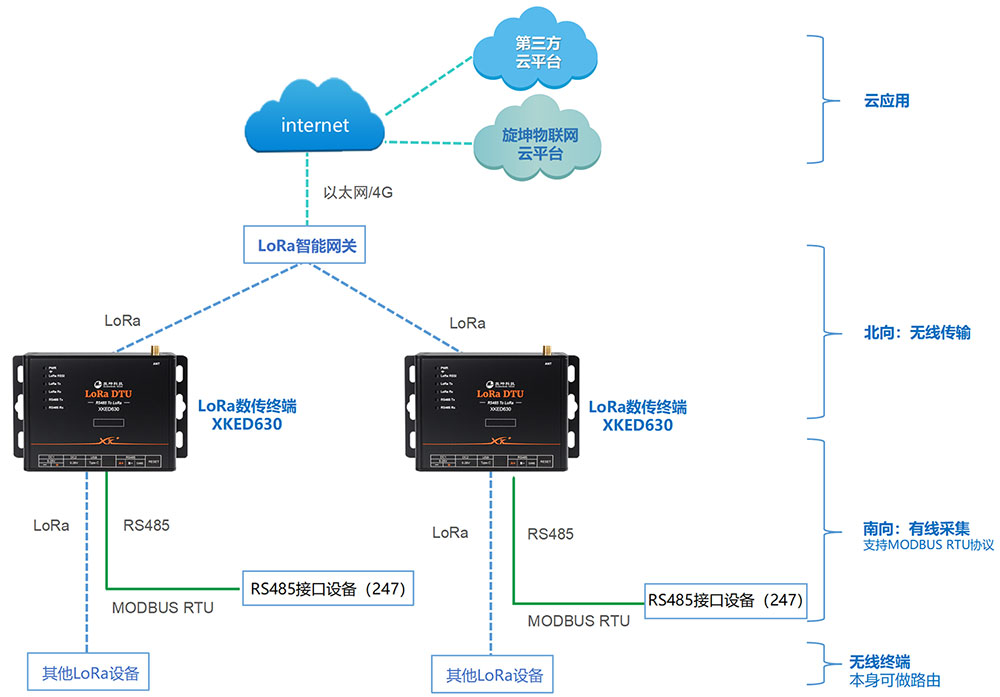

产品使用/产品架构
产品特点
1、 数据透传
终端通过RS485接口采集RS485设备数据并回传；LoRa接口与RS485接口以透传方式传输数据。
1个LoRa终端理论上可以最多接入247个RS485设备。
2、 LoRa无线自组网
节点路由：具有LoRa无线自组网终端节点和路由功能。
强鲁棒性：LoRa无线自组网具有极强鲁棒性及故障自愈能力。
路由级数：路由级数高达12级，极大扩展无线覆盖范围，提高网络适应恶劣环境能力。
传输安全：AES128加密传输。
3、 安全可靠
内置看门狗
接口ESD防护，防止静电冲击
4、 OTA升级
支持远程升级LoRa数传终端固件。
5、 工业级设计
工作环境：温度：-40℃～85℃，湿度：≦95%（无凝露）；满足双85和盐雾72小时测试。
三防：防霉菌、防潮湿和防盐雾。
防护等级：IP50
6、 支持定制开发
可定制开发数据采集协议和采集接口，满足客户各种个性化需求。
应用场景
智慧能源、智慧电力、智慧城市、智能园区、智慧水务、智慧暖通、智慧环保、智慧农业…
| 序号 | 参数 | 内容 | ||||||||
| 1 | 产品名称 | LoRa数传终端 | ||||||||
| 2 | 产品型号 | XKED685 | ||||||||
| 3 | 供电方式 | 适配器DC 6-28V | ||||||||
| 4 | 整机功耗 | ≦1.39W@12V | ||||||||
| 5 | 南向接口 | 1xRS485 | ||||||||
| 6 | 南向协议 | MODBUS RTU | ||||||||
| 7 | 接入设备数量 | 247个 | ||||||||
| 9 | LoRa无线中心频率 | 480～508MHz | ||||||||
| 10 | LoRa发射功率 | 范围[0，+20]dBm，可配置，步进±1dBm，缺省+20dBm | ||||||||
| 11 | 组网方式 | 无线Mesh组网，支持无线路由 | ||||||||
| 12 | 组网协议 | KunLink | ||||||||
| 13 | 路由级数 | 高达12级 | ||||||||
| 14 | 传输速率 | 244/447/813/1464/2604/4557/9114/18229bps，可配置，缺省9114bps | ||||||||
| 15 | 点对点传输距离 |
空旷地带：>5000米@4.5Kbps 城市环境：>1000米@4.5Kbps 楼 宇 内：可上下各穿透9层楼 |
||||||||
| 16 | 传输加密 | AES128加密 | ||||||||
| 17 | 外壳 | 铝合金，防护等级IP50 | ||||||||
| 18 | 外形尺寸 | 长宽高：115mm * 74mm * 25.6mm | ||||||||
| 19 | 工作环境 | 温度：-40℃至85℃；湿度：≦95%(无凝露) | ||||||||
| 20 | 可选配件 | 防水箱、导轨卡扣 | ||||||||
| 21 | 个性需求 | 支持定制 | ||||||||
规格书
说明书
配套软件
技术应用
| 名称 | 型号 | 通信 | 接口 | 组网协议 | 特点 | |||||
| 智能网关 | XKGW680 |
4G LoRa 以太网 |
3路RS485、4路AI、4路DO、1路RS232、1路南向ETH、USB | KunLink | 边缘计算；支持MODBUS TCP、MQTT、DL/T 645-2007协议；LoRa无线自组网、智能路由、自动跳频；自动采集、主动上传；扩展SD存储；支持以太网有线连接；支持导轨安装；支持内嵌贴片SIM卡或插拔SIM卡，可二选一 | |||||
| 智能物联网关 | XKGW510 | 以太网 |
以太网、 RS485（RS232/MBUS) |
KunLink | 边缘计算；支持MODBUS TCP、MQTT协议；支持以太网有线连接；南向通信接口模块化选配设计；自动采集、主动上传；OTA升级；支持导轨安装；体积小 | |||||
| LoRa电力智能终端 | XKED685 | LoRa | RS485、Type-C | KunLink | LoRa无线自组网、智能路由、自动跳频、专门采集普通智能电能表、支持DL/T 645-2007协议；OTA升级；路由功能 | |||||
| LoRa数传终端 | XKED630 | LoRa | RS485、Type-C | KunLink | LoRa无线自组网、智能路由、自动跳频；支持导轨安装；Type-C接口；OTA升级；路由功能 | |||||
| LoRa三相电能表 | XKER603 | LoRa | 电压接入、电流接入、RS485、剩余电流、脉冲输出、开关量输入、继电器输出 | KunLink | LoRa无线自组网、智能路由、自动跳频；采集与传输一体，分时计量，可远程设置时区时段；OTA升级；路由功能 | |||||
| 4G三相电能表 | XKER903 | 4G | 电压接入、电流接入、RS485、剩余电流、脉冲输出、开关量输入、继电器输出 | KunLink | 采集与传输一体，分时计量，可远程设置时区时段；自动采集、主动上报；OTA升级；支持内嵌贴片SIM卡或插拔SIM卡，可二选一 | |||||
| 4G电力智能终端 | XKED935 | 4G | RS485、Type-C | KunLink | 边缘计算；支持MODBUS TCP、MQTT、DL/T 645-2007协议；自动采集、主动上传；OTA升级；支持内嵌贴片SIM卡或插拔SIM卡，可二选一 | |||||
