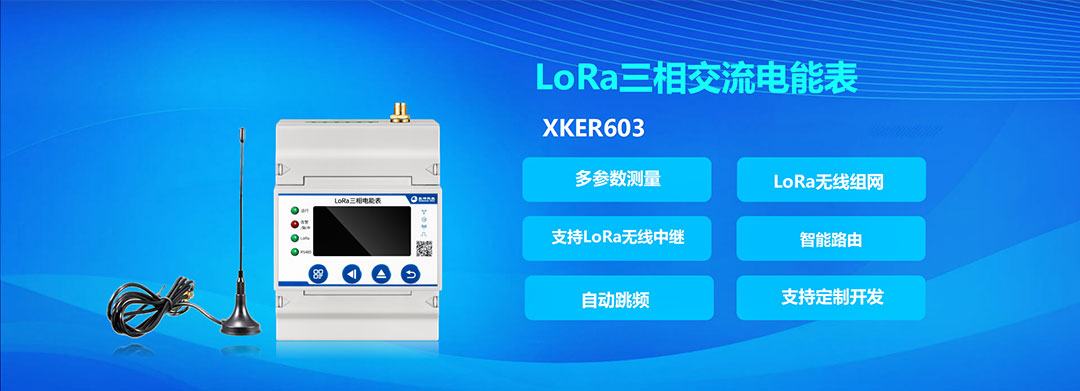

LoRa三相交流电能表

您的位置：

LoRa三相电能表

标签：LoRa电能表、三相电能表、电能表

产品型号：XKER603
上市时间：2023-03
北向接口：LoRa、RS485
南向协议：MODBUS RTU、DL/T 645-2007
其他接口：三相电接入、电流互感接入、脉冲输出、继电器输出等
无线通信：LoRa无线
LoRa功率：范围[0,+20]dBm，可配置，步进±1dBm，缺省+20dBm
无线组网：无线Mesh组网，支持无线路由
组网协议：KunLink
功能特点：多参数测量、分时计量、采集与传输一体、LoRa无线自组网、智能路由、自动跳频、工业级、支持定制开发
产品说明：XKER603是一款工业用LoRa三相电能表，集丰富的电能监测和LoRa无线传输一体；具有LoRa无线自组网终端节点和路由功能；具有免布线、导轨安装、体积小和功能丰富等特点。

样机试用

技术手册

功能概述
技术参数
相关下载
技术应用
系列产品

产品介绍

XKER603是一款工业用LoRa三相电能表，集丰富的电能监测和LoRa无线传输一体；具有LoRa无线自组网终端节点和路由功能；具有免布线、导轨安装、体积小和功能丰富等特点。
采用互感式接入方式，可监测三相交流电的电压、电流、有功功率、无功功率、视在功率、功率因数、频率、31 次分次谐波、奇偶次总谐波含量和总谐波含量等参数，并具备电量分时计量功能。
通过LoRa接入LoRa无线自组网，实现与网关连接和数据通信，无需布线。
应用场景：智慧能源、智慧电力、智能制造、智能楼宇等。

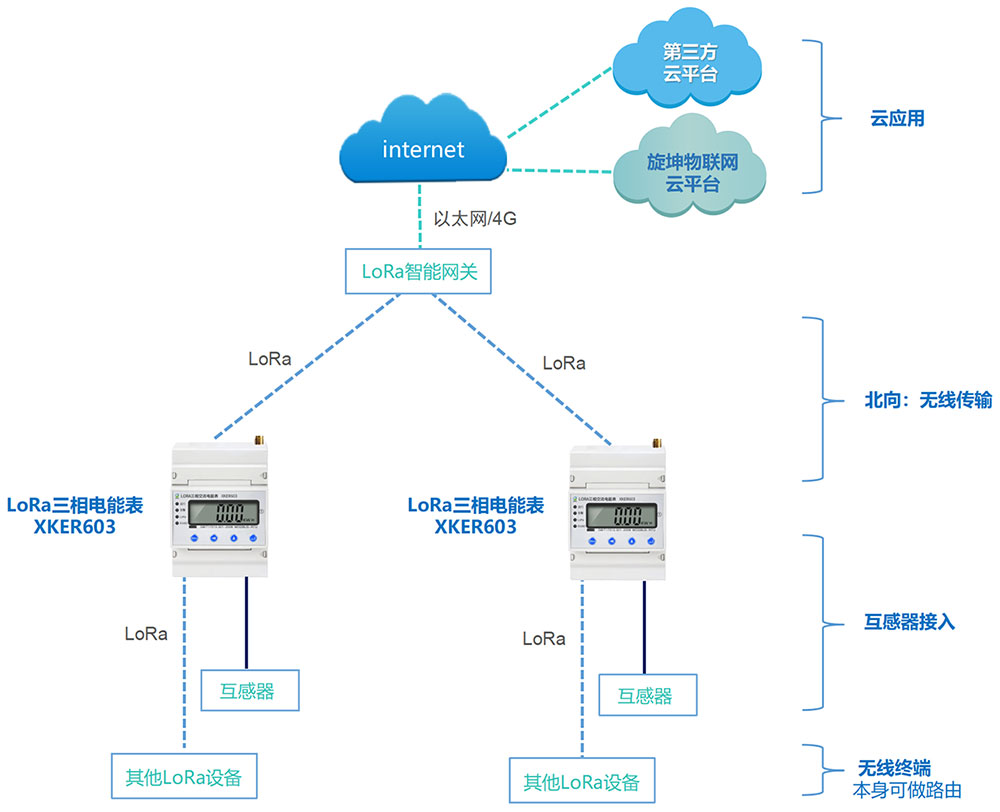

应用方式

产品特点

1、采集与传输一体

电能采集与无线传输一体，通信无需布线，安装和维护方便。

2、 LoRa无线自组网

节点路由：具有LoRa无线自组网终端节点和路由功能。
强鲁棒性：LoRa无线自组网具有极强鲁棒性及故障自愈能力。
路由级数：路由级数高达12级，极大扩展无线覆盖范围，提高网络适应恶劣环境能力。
传输安全：AES128加密传输。

3、支持分时计量

分别计量尖、峰、平、谷和深谷电量。
时区时段可远程设置。

4、 OTA升级

支持远程升级LoRa三相电能表固件。

5、丰富的电能采集和控制

监测电压、电流、有功功率、无功功率、视在功率、功率因数、频率、31 次分次谐波、奇偶次总谐波含量和总谐波含量。
4路开关量输入。
2路继电器输出。

6、安全可靠

内置看门狗
接口ESD防护，防止静电冲击

7、工业用设计

工作环境：温度：-25℃～65℃，湿度：≦95%（无凝露）
三防，防霉菌、防潮湿和防盐雾。

应用场景

智慧暖通、智慧水务、智慧能源、智慧环保、智慧城市、智慧消防、智能制造、耗材监控…

序号	参数		内容
1	产品名称		LoRa三相电能表
2	产品型号		XKER603
3	接入方式		互感式接入
4	有功电能准确度		1级
5	电压接入	参比电压	3×57.7/100V，3×220/380V，3×380V，3×100V
6		参比频率	50Hz
7		功耗	每相<0.5VA
8	电流接入	输入电流	3×1(6)A
9		起动电流	4‰Ib(1 级)
10		功耗	每相<1VA
11	辅助电源	供电电源	AC 85~265V
12		功耗	<3.6W
13	脉冲	脉冲宽度	80±20ms
14		脉冲常数	6400imp/kWh
15	开关量输入		支持4×DI；支持无源干接点信号接入
16	继电器输出		支持2×DO；支持继电器接点容量为AC 250V 5A
17	北向通信接口		1×LoRa，1×RS485
18	北向通信协议		MODBUS RTU
19	LoRa无线	LoRa无线中心频率	480～508MHz
20		LoRa发射功率	范围[0，+20]dBm，可配置，步进±1dBm，缺省+20dBm
21		组网方式	无线Mesh组网，支持无线路由
22		组网协议	KunLink
23		路由级数	高达12级
24		传输速率	244/447/813/1464/2604/4557/9114/18229bps，可配置，缺省9114bps
25		点对点传输距离	空旷地带：>5000米@4.5Kbps 城市环境：>1000米@4.5Kbps 楼宇内：可上下各穿透9层楼
26		传输加密	AES128加密
27	外壳		PC塑料，防护等级IP50
28	外形尺寸		长宽高：98mm * 72mm * 66.5mm
29	工作环境		温度：-25℃至65℃；湿度：≦95%(无凝露)
30	个性需求		支持定制

规格书

LoRa三相电能表XKER603规格书V1.22.pdf

说明书

配套软件

技术应用

名称	型号	通信	接口	组网协议	特点
智能网关	XKGW680	4G LoRa 以太网	3路RS485、4路AI、4路DO、1路RS232、1路南向ETH、USB	KunLink	边缘计算；支持MODBUS TCP、MQTT、DL/T 645-2007协议；LoRa无线自组网、智能路由、自动跳频；自动采集、主动上传；扩展SD存储；支持以太网有线连接；支持导轨安装；支持内嵌贴片SIM卡或插拔SIM卡，可二选一
智能物联网关	XKGW510	以太网	以太网、 RS485（RS232/MBUS)	KunLink	边缘计算；支持MODBUS TCP、MQTT协议；支持以太网有线连接；南向通信接口模块化选配设计；自动采集、主动上传；OTA升级；支持导轨安装；体积小
LoRa电力智能终端	XKED685	LoRa	RS485、Type-C	KunLink	LoRa无线自组网、智能路由、自动跳频、专门采集普通智能电能表、支持DL/T 645-2007协议；OTA升级；路由功能
LoRa数传终端	XKED630	LoRa	RS485、Type-C	KunLink	LoRa无线自组网、智能路由、自动跳频；支持导轨安装；Type-C接口；OTA升级；路由功能
LoRa三相电能表	XKER603	LoRa	电压接入、电流接入、RS485、剩余电流、脉冲输出、开关量输入、继电器输出	KunLink	LoRa无线自组网、智能路由、自动跳频；采集与传输一体，分时计量，可远程设置时区时段；OTA升级；路由功能
4G三相电能表	XKEM310-C4S	4G	电压接入、电流接入、RS485、剩余电流、脉冲输出、开关量输入、继电器输出	KunLink	采集与传输一体，分时计量，可远程设置时区时段；自动采集、主动上报；OTA升级；支持插拔SIM卡或内嵌贴片SIM卡（内嵌贴片SIM卡产品型号为XKEM310-C4U），可二选一
4G电力智能终端	XKED935	4G	RS485、Type-C	KunLink	边缘计算；支持MODBUS TCP、MQTT、DL/T 645-2007协议；自动采集、主动上传；OTA升级；支持内嵌贴片SIM卡或插拔SIM卡，可二选一
