智能网关
上市时间： 2021-07
北向接口：4G、以太网
北向协议：MQTT(S)、HTTP(S)、MODBUS TCP
南向接口：LoRa、以太网、RS485、RS232、AI、DI、DO
南向协议：MODBUS RTU、DL/T 645-2007
无线组网： 无线Mesh组网，支持无线路由
组网协议：KunLink
功能特点：边缘计算、数据存储、LoRa无线自组网、智能路由、自动跳频、支持半点整点采集、支持DL/T 645-2007协议、4G无线和以太网有线连接后台、多种南向接口。
产品说明：XKGW680是一款工业级智能网关，具有丰富南北向通信接口，融合多种南北向通信协议；具有强鲁棒、易部署的LoRa无线自组网功能；具有自动采集、主动上传、边缘计算等数据处理功能；
- 功能概述
- 技术参数
- 相关下载
- 技术应用
- 系列产品
产品介绍
XKGW680是一款工业级智能网关，具有丰富南北向通信接口，融合多种南北向通信协议；具有强鲁棒、易部署的LoRa无线自组网功能；具有自动采集、主动上传、边缘计算等数据处理功能；具有SSL/TLS和AES128加密传输功能；实现异构设备统一管理、数据本地化处理，极大降低云端依赖，提升系统可靠性。
LoRa无线自组网是无线Mesh组网，支持无线路由；具有智能创建网络、智能组网、智能路由、智能监测干扰、自动跳频、智能维护功能；强大的功能使具有极强鲁棒性及故障自愈能力；路由级数高达12级，极大扩展无线覆盖范围，提高网络适应恶劣环境能力。 支持内嵌贴片SIM卡或插拔SIM卡，可二选一。

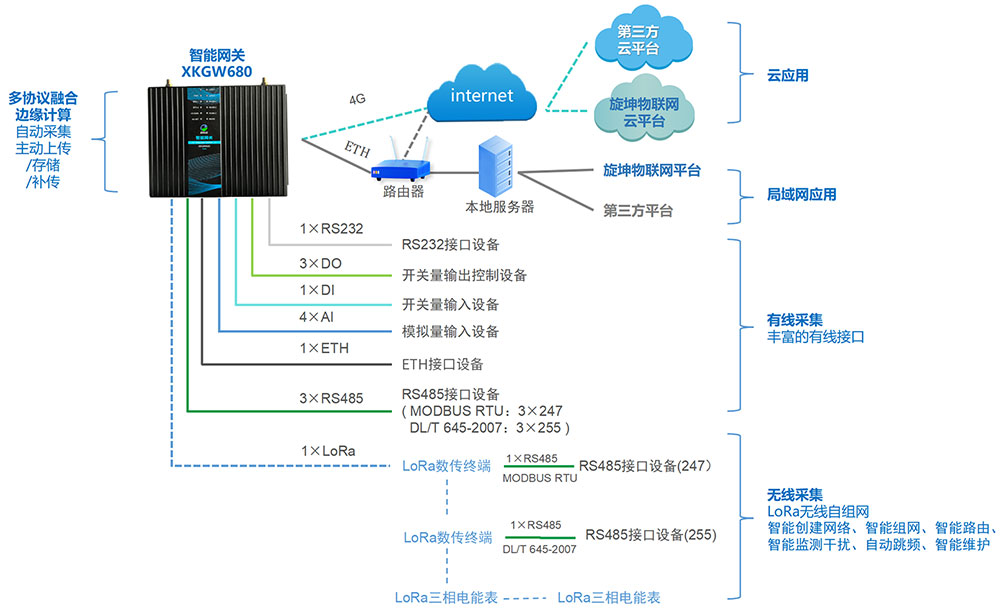

产品使用/产品架构
产品特点
1、 LoRa无线自组网
核心功能：无线Mesh组网，具有智能创建网络、智能组网、智能路由、智能监测干扰、自动跳频、智能维护功能；强大功能使网络具有极强鲁棒性及故障自愈能力；路由级数高达12级，极大扩展无线覆盖范围，提高网络适应恶劣环境能力。
自动跳频：网络实时智能监测无线干扰，智能评估干扰影响正常通信，则智能选择干净信道，自动跳到干净信道工作。
智能维护：网络路由失效，智能创建新路由，确保通信正常。
传输安全：AES128加密传输
极易部署：只需注册LoRa终端，网络将智能创建和维护，人参与度极低。
2、 独立寻址
独立寻址：网关所有南向通信接口接入设备，均独立寻址，互不影响，包括：LoRa、RS485、ETH、RS232。
通信地址：不同南向通信接口接入设备的通信地址允许重复；同一南向通信接口接入设备的通信地址不允许重复。
寻址优势：通信接口接入设备数量最大化；省去对分散的同类设备设置不同通信地址操作。
3、 4G无线传输
支持内嵌贴片SIM卡或插拔SIM卡，可二选一。
4、 数据压缩
支持基于MQTT协议的数据压缩，压缩率达70%以上，大幅提升传输效率、降低流量费用。
5、 边缘计算
具有数据自动采集、主动上传，智能预警、智能报警、即时上报等功能。
支持外插SD卡，实现采集数据本机存储和补传，保证数据完整性。
6、 OTA升级
支持远程升级网关、LoRa终端固件。
可定制开发，远程升级第三方设备固件。
7、 安全可靠
内置看门狗
接口ESD防护，防止静电冲击
8、 工业级设计
工作环境：温度：-40℃～85℃，湿度：≦95%（无凝露）；满足双85和盐雾72小时测试。
三防，防霉菌、防潮湿和防盐雾。
边缘计算
支持数据自主采集、本机存储和补传，保证数据完整性(需外接SD卡)。支持智能预警、智能报警，参考预设条件自主分析，即时上报。
支持智能控制，满足预设条件自主控制，无需通过数据中心。
LoRa自组网
点对点传输距离远，穿透力强。LoRa100mW，空中速率4.5Kbps传输性能：空旷地带：>5000米，城市环境：>1000米；楼 宇 内：穿透9层楼。
无线Mesh组网，终端可做中继，实现多级传输，极大拓展覆盖范围，有效解决无线信号盲点问题。
接口丰富
具有丰富的上下行接口，满足实际应用需求。上行接口：4G、以太网，通过4G和以太网均可接入云平台，通过以太网可连接本地服务器，实现局域网应用。
下行接口：1路LoRa、1路以太网、3路RS485、1路RS232、4路AI、3路DO、1路DI，每路LoRa、
以太网、RS485均可接247个子设备。
工业级+双85
产品采用工业级电子元器件和配件，耐高温、耐严寒、耐腐蚀；电路板做三防处理(防霉菌、防潮湿、防盐雾)，产品内置看门狗；
电子元器件工作温度-40℃至85℃，相对湿度10%至90%，产品在双85环境中可长期稳定运行。
产品主要配置及选型参考
| 产品型号 |
XKGW680 |
|
|---|---|---|
| 产品名称 |
智能网关 |
|
| 采集接口 | RS485 | 3 |
| RS232 | 1 | |
| AI | 4 | |
| DI | 1 | |
| DO | 3 | |
| RJ45 | 1 | |
| LoRa |
1 |
|
| 上行接口 | 4G | 全网通 |
|
RJ45 |
1 |
|
|
USB |
Type-C |
|
| 供电 | 电压 |
DC 5-36V |
| DC座 | 1 | |
| 端子供电 | 1 | |
| 存储 | SD | 1 |
| LoRa | 中心频率 MHz | 480-508 |
| 组网协议 |
KunLink |
|
| 设备接入量 | 无线设备接入量 | 1*247 |
| 有线设备入量 | 3*247 | |
| 安装方式 | 导轨 安装 | 支持 |
| 挂壁 安装 | 支持 | |
| 防水等级 |
IP50 |
|
| 产品尺寸mm |
190*134*45 |
|
| 产品特点 |
高配，更多接口；支持边缘计算和拓展存储；支持导轨安装 |
|
应用场景
智慧能源、智慧电力、智慧城市、智能园区、智慧水务、智慧暖通、智慧环保、智慧农业…
| 序号 | 参数 | 内容 | ||||||||
| 1 | 产品名称 | 智能网关 | ||||||||
| 2 | 产品型号 | XKGW680 | ||||||||
| 3 | 供电方式 | 适配器DC 5-36V | ||||||||
| 4 | 整机功耗 | ≦5.85W@12V | ||||||||
| 5 | 北向接口 | 4G、以太网 | ||||||||
| 6 | 北向协议 | MQTT(S)、HTTP(S)、MODBUS TCP | ||||||||
| 7 | 南向接口 | 1×LoRa、1×ETH、3×RS485、1×RS232、4×AI、1×DI、3×DO | ||||||||
| 8 | 南向协议 | MODBUS RTU、DL/T 645-2007 | ||||||||
| 9 | 调试接口 | 1×USB，Type-C接口 | ||||||||
| 10 | 存储接口 | 1×SD卡插座，最大支持32G SD卡 | ||||||||
| 11 | 4G无线 | 物联卡 | 支持内嵌贴片SIM卡或插拔SIM卡，可二选一 | |||||||
| 12 | 支持运营商 | 内嵌贴片SIM卡支持中国移动；插拔SIM卡支持全网通，即支持中国移动、联通、电信 | ||||||||
| 13 | 传输速率 |
下行速率达10Mbps 上行速率达 5Mbps |
||||||||
| 14 | 支持频段 |
LTE-FDD：Band1/Band3/Band5/Band8； LTE-TDD：Band34/Band38/Band39/Band40/Band41； |
||||||||
| 15 | 传输加密 | 支持SSL/TLS加密认证 | ||||||||
| 16 | LoRa无线 | LoRa无线中心频率 | 480～508MHz | |||||||
| 17 | LoRa发射功率 | 范围[0，+20]dBm，可配置，步进±1dBm，缺省+20dBm | ||||||||
| 18 | 组网方式 | 无线Mesh组网，支持无线路由 | ||||||||
| 19 | 组网协议 | KunLink | ||||||||
| 20 | 路由级数 | 高达12级 | ||||||||
| 21 | 传输速率 | 244/447/813/1464/2604/4557/9114/18229bps，可配置，缺省9114bps | ||||||||
| 22 | 点对点传输距离 |
空旷地带：>5000米@4.5Kbps 城市环境：>1000米@4.5Kbps 楼 宇 内：可上下各穿透9层楼 |
||||||||
| 23 | 传输加密 | AES128加密 | ||||||||
| 24 | 外壳 | 铝合金，防护等级IP50 | ||||||||
| 25 | 外形尺寸 | 长宽高：190.3mm * 134mm * 45.1mm | ||||||||
| 26 | 工作环境 | 温度：-40℃至85℃；湿度：≦95%(无凝露) | ||||||||
| 27 | 可选配件 | 防水箱、导轨卡扣 | ||||||||
| 28 | 个性需求 | 支持定制 | ||||||||
| 名称 | 型号 | 通信 | 接口 | 组网协议 | 特点 | |||||
| 智能网关 | XKGW680 |
4G LoRa 以太网 |
3路RS485、4路AI、4路DO、1路RS232、1路南向ETH、USB | KunLink | 边缘计算；支持MODBUS TCP、MQTT、DL/T 645-2007协议；LoRa无线自组网、智能路由、自动跳频；自动采集、主动上传；扩展SD存储；支持以太网有线连接；支持导轨安装；支持内嵌贴片SIM卡或插拔SIM卡，可二选一 | |||||

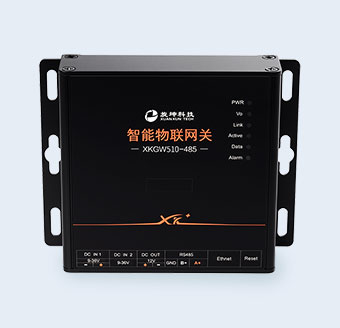

| 智能物联网关 | XKGW510 | 以太网 |
以太网、 RS485（RS232/MBUS) |
KunLink | 边缘计算；支持MODBUS TCP、MQTT协议；支持以太网有线连接；南向通信接口模块化选配设计；自动采集、主动上传；OTA升级；支持导轨安装；体积小 | |||||
| LoRa电力智能终端 | XKED685 | LoRa | RS485、Type-C | KunLink | LoRa无线自组网、智能路由、自动跳频、专门采集普通智能电能表、支持DL/T 645-2007协议；OTA升级；路由功能 | |||||
| LoRa数传终端 | XKED630 | LoRa | RS485、Type-C | KunLink | LoRa无线自组网、智能路由、自动跳频；支持导轨安装；Type-C接口；OTA升级；路由功能 | |||||
| LoRa三相电能表 | XKER603 | LoRa | 电压接入、电流接入、RS485、剩余电流、脉冲输出、开关量输入、继电器输出 | KunLink | LoRa无线自组网、智能路由、自动跳频；采集与传输一体，分时计量，可远程设置时区时段；OTA升级；路由功能 | |||||

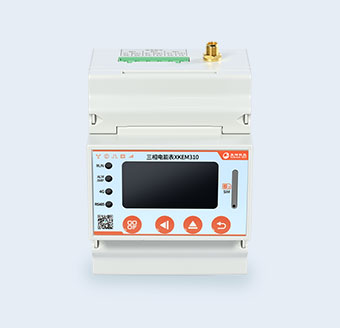

| 4G三相电能表 | XKEM310-C4S | 4G | 电压接入、电流接入、RS485、剩余电流、脉冲输出、开关量输入、继电器输出 | KunLink | 采集与传输一体，分时计量，可远程设置时区时段；自动采集、主动上报；OTA升级；支持插拔SIM卡或内嵌贴片SIM卡（内嵌贴片SIM卡产品型号为XKEM310-C4U），可二选一 | |||||
| 4G电力智能终端 | XKED935 | 4G | RS485、Type-C | KunLink | 边缘计算；支持MODBUS TCP、MQTT、DL/T 645-2007协议；自动采集、主动上传；OTA升级；支持内嵌贴片SIM卡或插拔SIM卡，可二选一 | |||||
