系统简介

VX-Link光伏监控软件包含采集监控系统、智能建站系统和服务管理系统三大模块组成。
VX-Link光伏监控软件实现对分布式或地面式光伏电站的汇流箱、逆变器、箱变、交直流配电柜、和环境监测仪等设备进行实时监测和控制，通过各种样式的图表及数据快速掌握电站的运行情况以及发电量，实现光伏发电设备的智能化管理。
系统界面友好直观，并具有强大的分析功能，完善的故障报警、故障分析，确保太阳能光伏发电系统的可靠和稳定运行。
系统除支持传统有线通信网络（光纤、局域网、RS485等）外，还提供基于LoRa技术的无线通信，有效降低布线复杂度和线路维护难度。

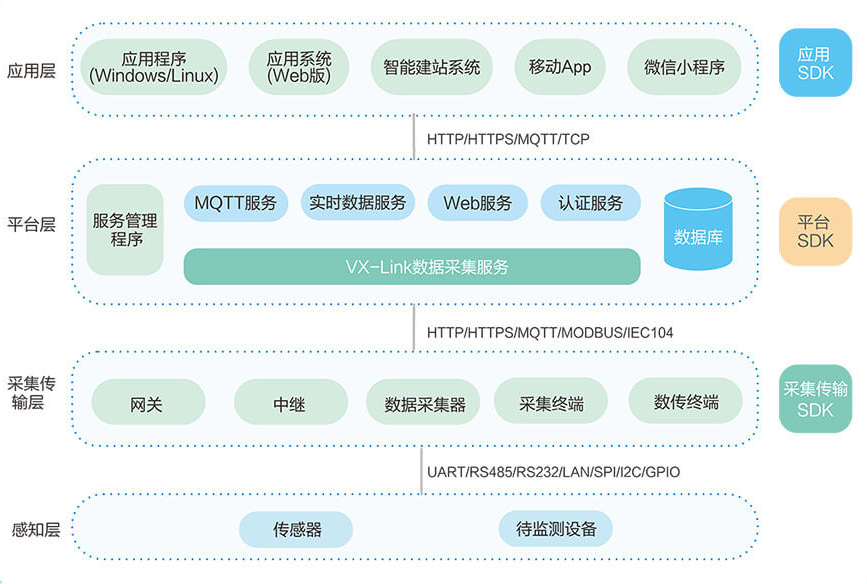

产品架构

系统功能

VX-Link光伏监控包含三个子系统：设备监测系统、智能建站系统、服务管理系统 。

1.1. 设备监测系统

1.1.1. 系统主页

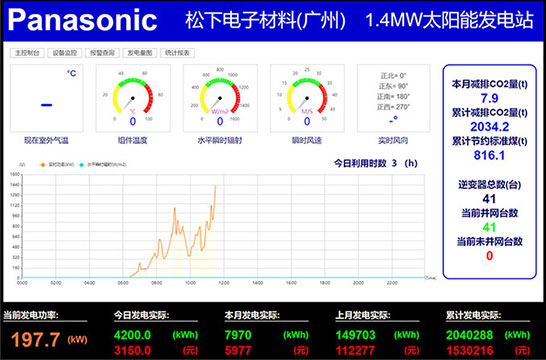

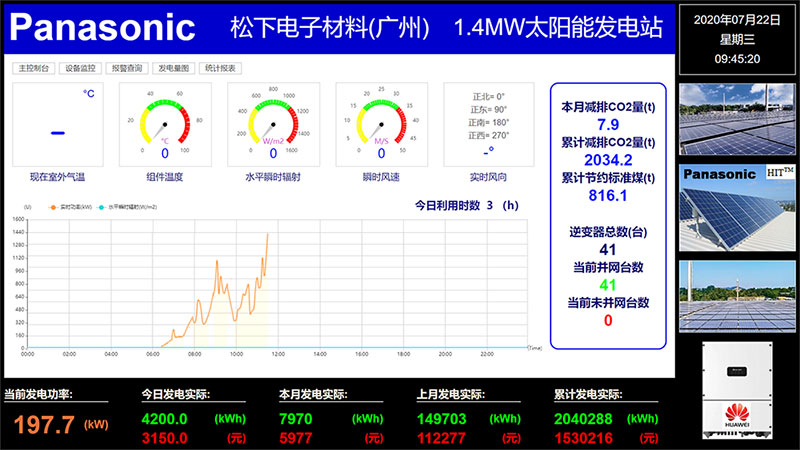

监控大屏显示环境检测仪的数据、发电量（今日、本月、上月、累计）、当前发电量功率、设备总台数等等以及实时功率辐射曲线图、环境参数，如下图 。

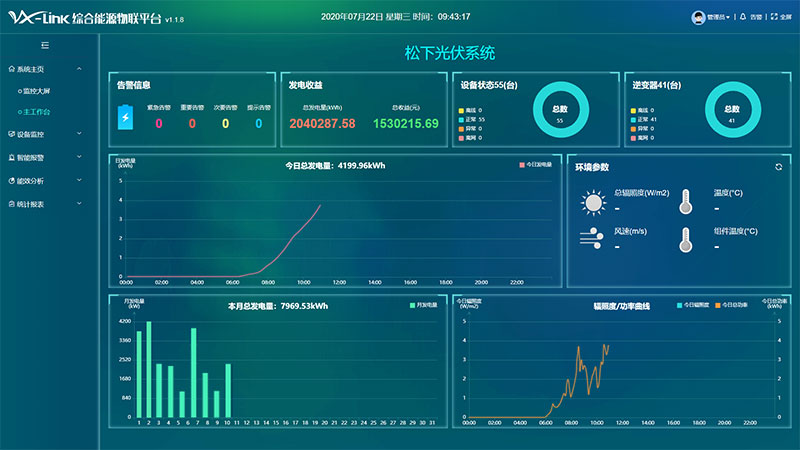

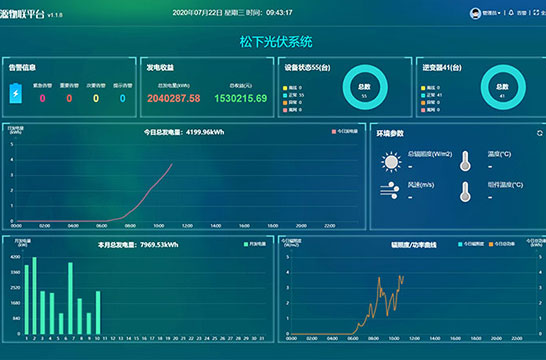

主工作台：显示所有设备的数量、状态，告警信息、发电量收益、环境参数、当日的发电量和当月的发电量图表信息、辐照度/功率曲线图标信息，如下图

1.1.2. 设备监控

设备监控包含了4大子模块，分布是设备监控、通讯状态、实时数据、历史数据，主要是实时监控并展示光伏发电设备运行状态及采集各种运行数据，如下图

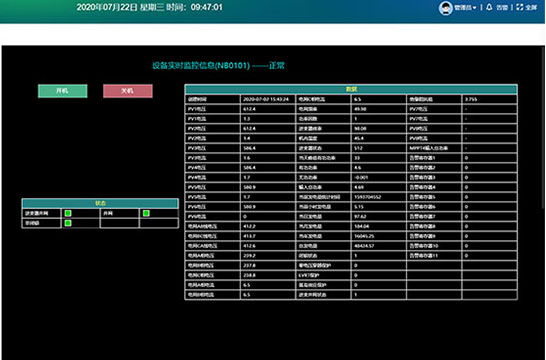

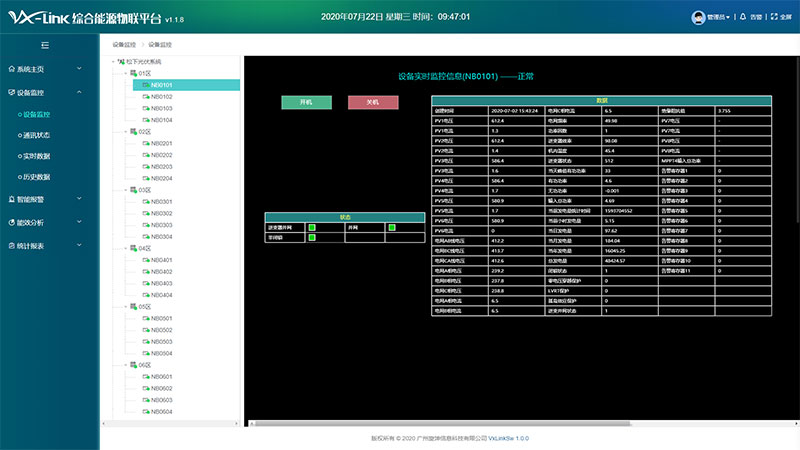

设备监控图

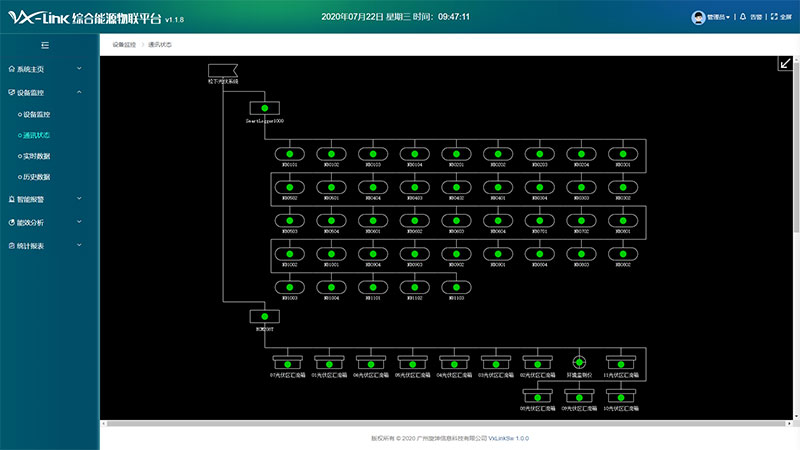

通讯状态图

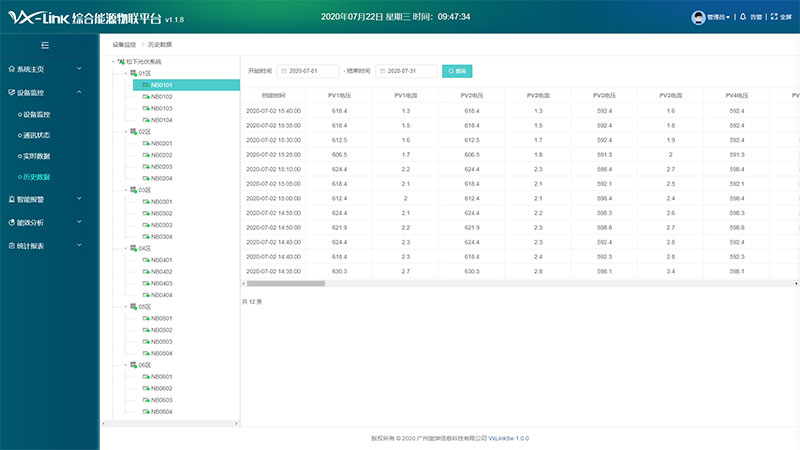

历史数据图

1.1.3. 智能报警

报警查询和报警统计，当设备发生告警时，系统会实时上报设备的告警信息。

1.1.4. 能效分析

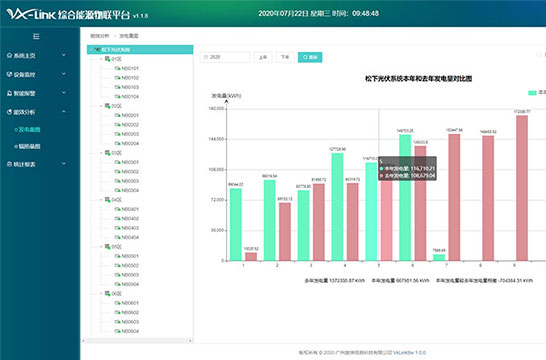

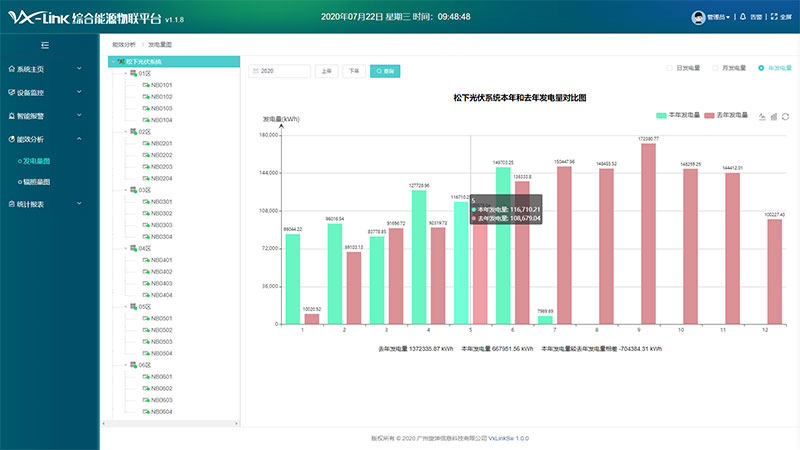

对于发电量、发电功率、辐照量等数据以曲线图、柱形图多方式展示，如下图：

统计报表

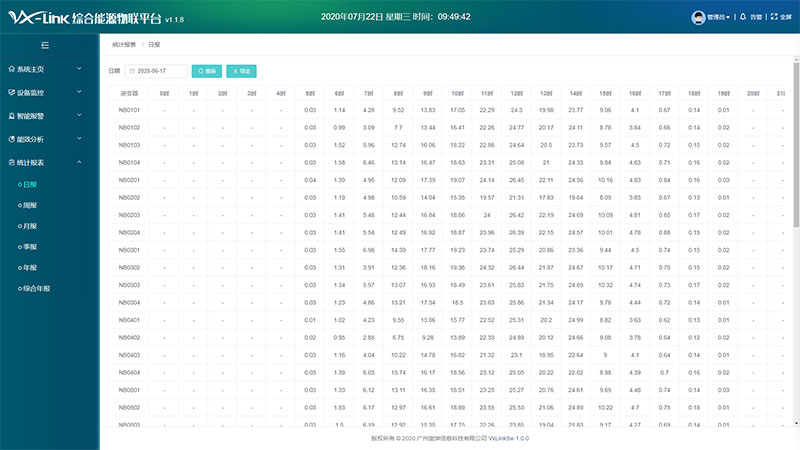

统计报表是对发电量的统计，统计类型有日报、月报、季报、周报、年报，综合年报；分别对设备进行数据统计和合计，方便查看、导出和分析统计，如下图

1.1.6.  系统管理

用户管理对用户信息的进行查看。

智能建站系统

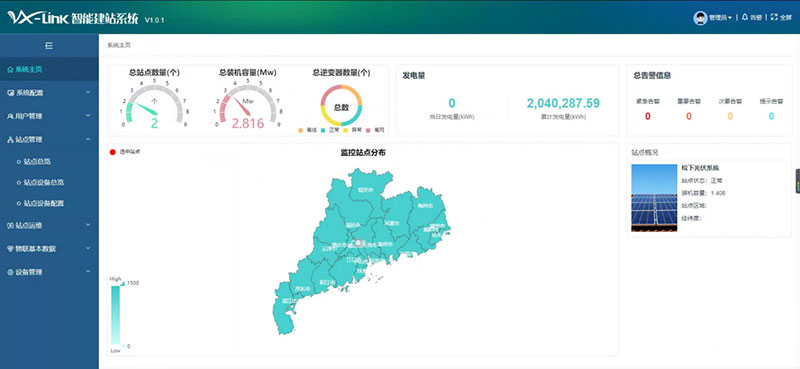

1、 系统主页：显示站点的总体情况，如总站点数量、总装机容量、设备总概况、总告警信息和监控站点的分布情况，让客户可以监控到站点的总体概况信息，如下图2.1-1。

2、 系统配置：系统注册和配置站点的注册信息、企业信息、运行环境信息和数据库信息以及建站/监控系统导航设置。

3、 用户管理：管理站点里面的企业信息和用户及用户权限信息。

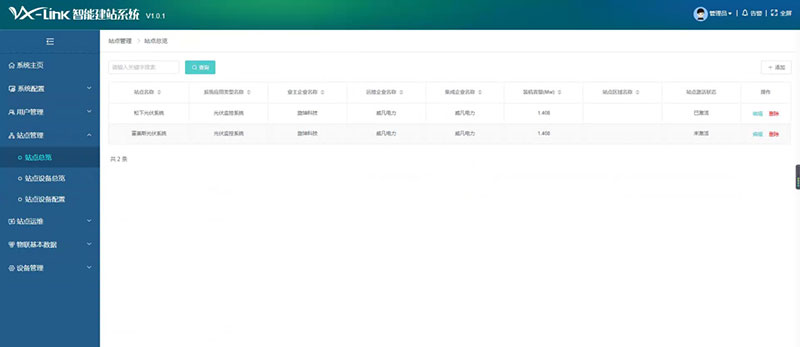

4、 站点管理：站点总览、站点设备总览、站点设备配置，主要是管理和监控站点的设备运行状态和信息，如下图2.1-2。

5、 站点运维：站点信息的日常运维信息以及设备的告警信息记录。

6、 物联基本数据：管理物联设备的基本信息，如参数管理、接口协议、设备寄存器、设备数据、设备状态、设备告警等信息。

7、 设备管理：设备类型、设备厂家和设备型号的管理。

图2.1-1

图2.1-2

3.1. 服务管理系统

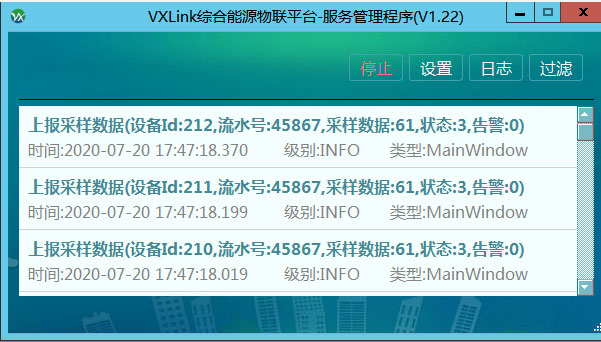

服务端系统是一个综合管理系统：是数据采集服务、实时数据服务、站点配置服务的结合；实时上报设备采集的数据如下图 3.1-1

图3.1-1
