LoRa射频模块

标签:LoRa射频模块、射频模块
产品型号:XK-LRRF-10-F3
无线芯片:SX1278
无线频率:490Mhz,可定制
工作电压:1.8V ~ 3.7V
发射电流:120mA
接收电流:9.9mA
通信接口:SPI
无线距离:空旷地带>3000米@4.5Kbps,城市环境>1000米@4.5Kbps
封装方式:贴片式
产品说明:LoRa射频模块,基于SX1278射频芯片,抗干扰能力强,功耗低,传输距离远。

样机试用
技术手册
  • 功能概述
  • 技术参数
  • 相关下载
  • 技术应用
  • 系列产品

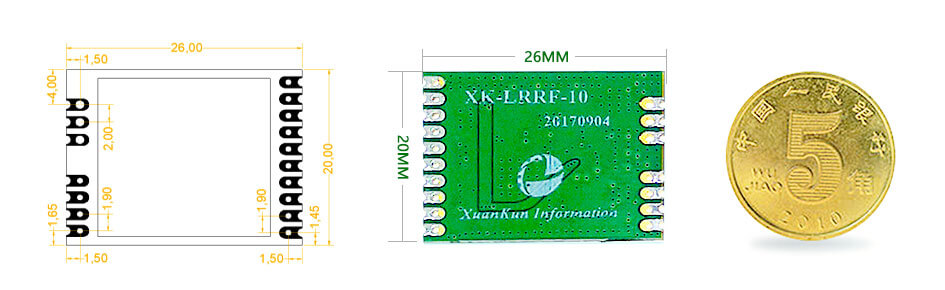

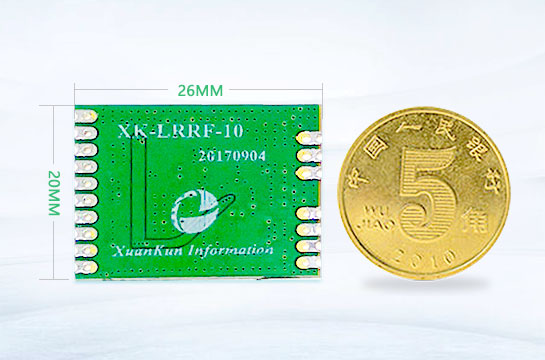

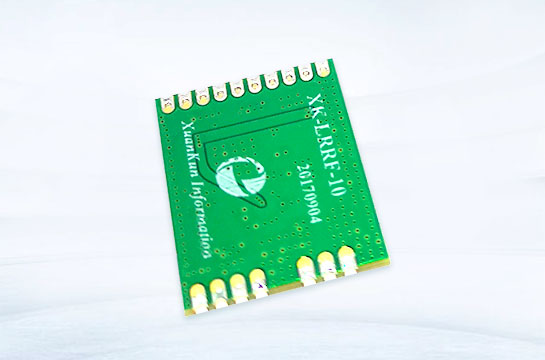

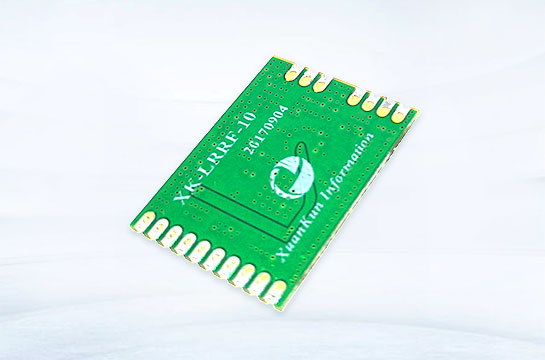

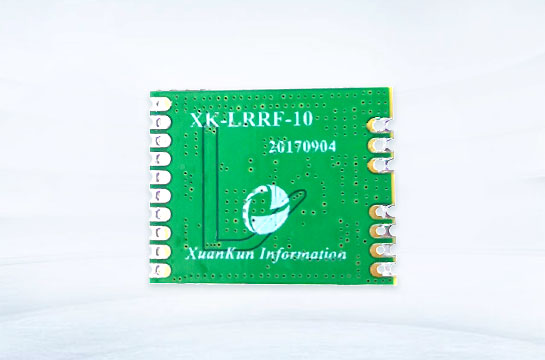

实物图、尺寸图和硬币对比图示

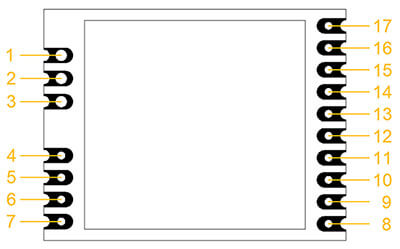

产品接口图


引脚序号

引脚名称

描述

1

GND

天线接地

2

ANT

天线接口

3

GND

天线接地

4

RF_VC1

收发控制端

5

RF_VC2

收发控制端

6

RF_RESET

复位触发输入

7

NC

空脚

8

RF_DIO0

数字I/O,软件配置

9

RF_DIO1

数字I/O,软件配置

10

RF_DIO2

数字I/O,软件配置

11

RF_DIO3

数字I/O,软件配置

12

RF_SPI_SCK

SPI时钟输入

13

RF_SPI_MISO

SPI数据输出

14

RF_SPI_MOSI

SPI数据输入

15

RF_SPI_NSS

SPI片选输入

16

V-RF

数字模块的供电 电压

17

GND

数字地


产品功能

1、集成SX1278芯片,实现LoRa无线收发
2、提供SPI接口,非常容易集成到各种LoRa板载硬件中

产品特色

1、电路设计和无线匹配优秀,传输距离远
2、贴片封装,使用方便
3、外形尺寸小,方便用户集成
4、无线中心频率490MHz,可定制其它频率



序号

参数项

参数内容

1

设备名称

LoRa射频模块

2

设备型号

XK-LRRF-10-F3

3

工作电压

1.8V ~ 3.7V

4

无线芯片

SX1278

5

无线中心频率

490Mhz

6

发射功率

最大+20dBm (100mW)

7

接收灵敏度

低至-135dBm

8

调试方式

支持 FSK、GFSK、MSK、GMSK、LoRaTM及 OOK 调制方式

9

发射电流

最大120mA

10

接收电流

9.9mA

11

传输距离

空旷地带:>3000米@4.5Kbps

城市环境:>1000米@4.5Kbps

楼 宇 内:可上下各穿透9层

12

通信接口

SPI

13

电路板尺寸

长宽高:26mm * 20mm * 2.9mm

14

封装方式

贴片式

15

工作环境

温度:-40℃至85℃,相对湿度:10%至90%
