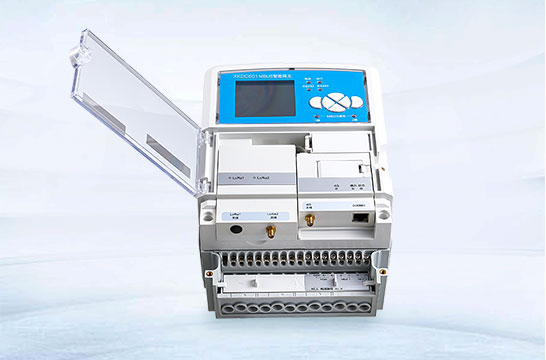

MBUS智能网关
产品型号：XKDC601
推出时间：2020-09
工作电源：AC 220V
功耗：静态：12瓦，动态：≤15瓦
采集接口：MBUS，具备至少300个静态电流为1.6mA仪表的接入能力
上行通信：4G（全网通）、以太网
其它接口：USB、串口、RS232
存储容量：256M
面板显示：彩色液晶显示屏320*240
个性需求：支持定制
产品特点：内置多种上行协议，模块化设计
产品说明：智能水表集中器XKDC601是旋坤科技自主研发的一款MBUS仪表数据采集终端。产品通过MBUS接口采集MBUS水表数据，利用4G网络将数据传输到后台管理系统，实现无人远程自动抄表，节省人力。
- 功能概述
- 技术参数
- 相关下载
- 技术应用
- 系列产品
产品介绍
智能水表集中器XKDC601是旋坤科技自主研发的一款MBUS仪表数据采集终端。产品通过MBUS接口采集MBUS水表数据，利用4G网络将数据传输到后台管理系统，实现无人远程自动抄表，节省人力。智能水表数据集中器采用高性能MCU，运行linux操作系统。集成了以太网通信、移动通信、LoRa无线、MBUS通信。产品采用模块化设计，用户可根据现场运营商信号情况，可选配2G模块、4G模块和LoRa模块，有效降低成本。产品具有高精度、性能稳定、存储容量大、使用简单、性价比高、安装维护简单、智能化程度高以及抗干扰能力强等特点，能适应各种工作环境，能够满足各类MBUS仪表集抄应用需求。
本产品为自主研发，支持前端仪表采集和后台抄表协议定制。

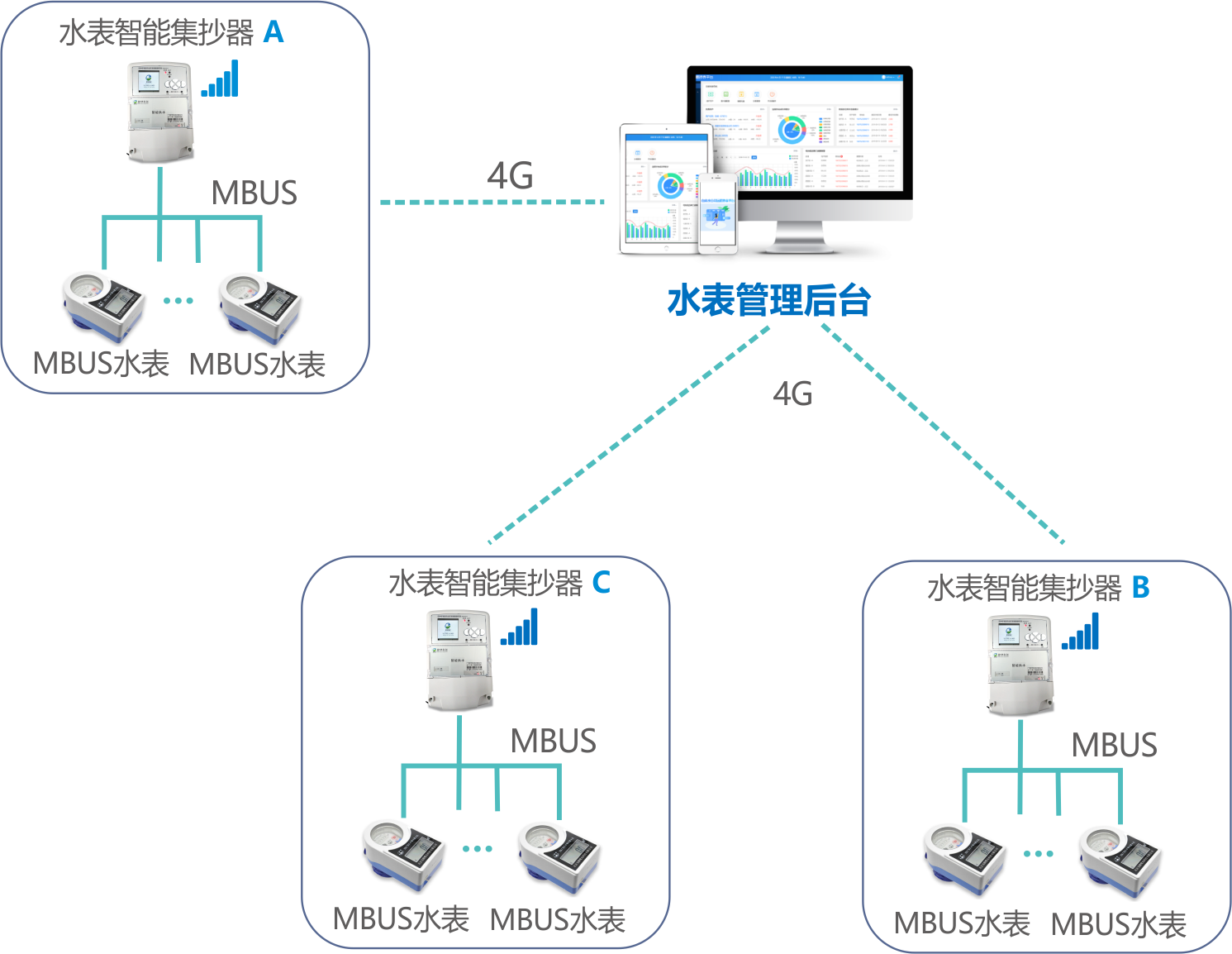

应用方式
产品特点
1、 边缘计算
支持数据自主采集、本机存储和补传，支持日月年冻结数据存储，保证数据完整性。
2、 无线智能转发
集抄器通过4G无法连接后台时，通过LoRa无线智能搜索附近可连接后台的集抄器，实现数据转发，大幅提升抄表成功率，解决运营商4G信号不稳定和盲区问题。
3、 支持4G全网通
支持中移动、电信和联通SIM卡，配卡方便。
4、 工业级
产品采用工业级电子元器件，电路板做三防处理(防霉菌、防潮湿、防盐雾)，内置看门狗，稳定可靠，满足工业级要求。
5、 插件式
4G模块和LoRa模块采用插件式，根据现场运营商4G信号情况，可选配4G模块和LoRa模块，有效降低成本。
6、 支持定制开发
可定制开发数据采集协议、后台接口协议和数传存储格式等，满足客户各种个性化需求。
产品主要配置及选型参考
| 产品型号 |
XKDC601 |
XKDC611 |
|
|---|---|---|---|
| 产品名称 |
MBUS智能网关 |

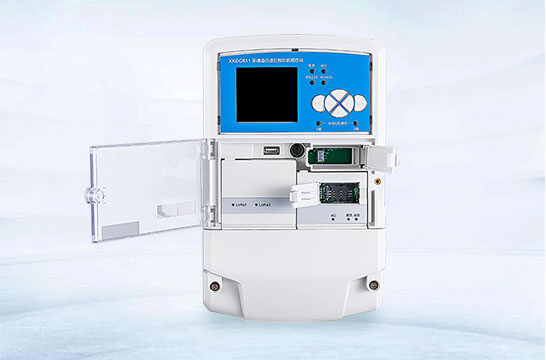

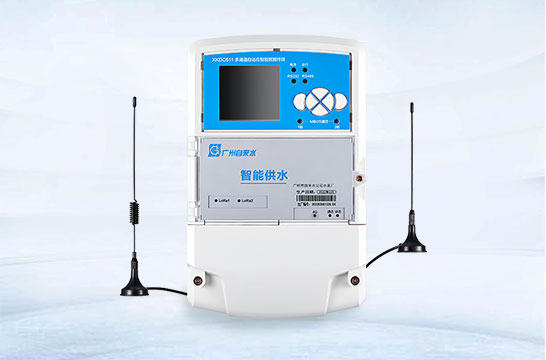

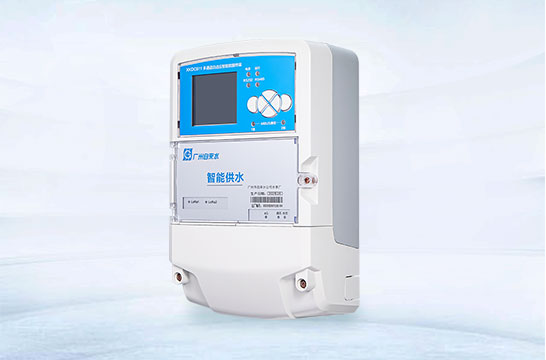

多通道自适应智能网关 |
|
|
采集接口 |
RS485 | 1 | 1 |
| RS232 | 1 | 1 | |
|
MBUS |
2 |
2 |
|
| 上行接口 |
4G |
全网通 | 全网通 |
| RJ45 | 1 | 1 | |
| LoRa | 1 | ||
| USB | USB | USB | |
| 供电 | VC 220V | VC 220V | |
| 显示 | 彩色320*240 | 彩色320*240 | |
|
按键 |
上下左右、取消、确认 | 上下左右、取消、确认 | |
| LoRa |
中心频率 MHz |
|
490 |
|
组网协议 |
|
旋坤 协议 |
|
|
设备接入量 |
MUBUS水表 |
300 |
300 |
| 安装方式 |
挂壁安装 |
支持 |
支持 |
|
防水等级 |
IP65 |
IP65 |
|
| 产品尺寸mm |
290*180*95 |
290*180*95 |
|
| 产品特点 |
标配 |
高配，含LoRa模块和转发功能 |
|
应用场景
智慧暖通、智慧水务、智慧能源、智慧环保、智慧城市、智慧消防、智能制造、耗材监控…
|
序号 |
参 数 |
内 容 |
|
1 |
主站规约 |
内置多种上行通讯协议，可根据客户要求定制 |
|
2 |
表计规约 |
DL/T－645 97，DL/T－645 2007，T188-2004，EN13757，HYDRUS，SCL-61H等规约 |
|
3 |
水表采集接口 |
MBUS，具备至少300个静态电流为1.6mA仪表的接入能力 |
|
4 |
上行通信接口 |
2G/4G（全网通）、以太网 |
|
5 |
LoRa通信 |
自组网，智能路由，二级中继，集网关/中继/终端功能一体 |
|
6 |
其它接口 |
USB、串口、RS232 |
|
7 |
面板显示 |
彩色液晶显示屏320*240 |
|
8 |
键盘 |
上下左右、取消、确认共6个按键 |
|
9 |
存储容量 |
256M |
|
10 |
工作电源 |
交流220V±40％，50Hz±10％ |
|
11 |
功耗 |
静态：12瓦，动态：≤15瓦。 |
|
12 |
可靠性 |
平均无故障连续工作时间MTBF≥60000h，整机工作寿命不低于8年，年可用率99.99% |
|
13 |
电磁兼容性 |
满足严酷级的电磁兼容特性要求，高频干扰、快速瞬变、浪涌及静电等的抗干扰能力都达到DL/T743-2001的4级标准，适合于在受到严重干扰的工业环境中使用。 |
|
14 |
固件升级 |
U盘升级、远程升级 |
|
15 |
4G天线 |
内螺内针，馈线长度≥3米 |
|
16 |
LoRa天线 |
内螺内针 490MHz， |
|
17 |
外形尺寸 | 290mm*180mm*95mm |
|
18 |
工作环境 |
满足严酷级的环境：工作温度：-25℃～+70℃；相对湿度：10%～95%， |
