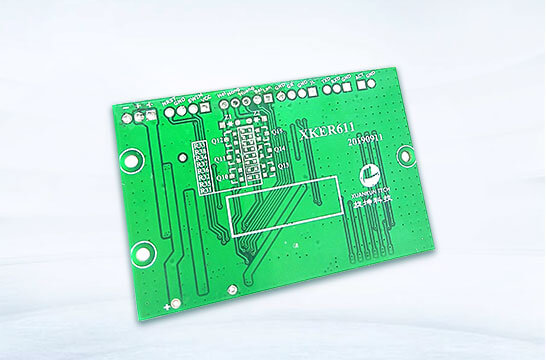

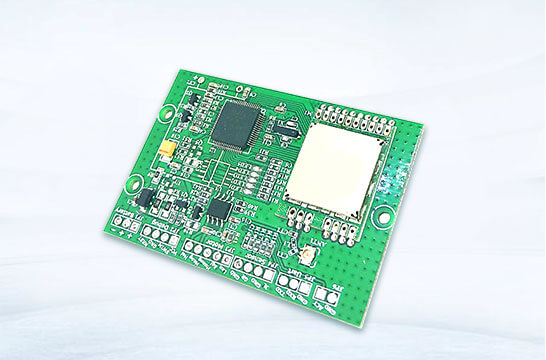

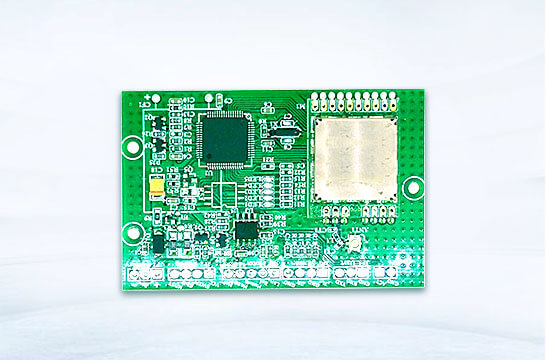

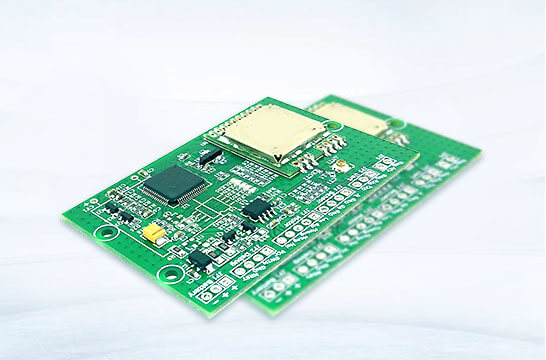

LoRa远传水表表端模块
相关产品系列:
产品型号：XKER61X-F3
组网方式：树形网络，支持二级中继
LoRa协议：旋坤科技私有协议（非LoRaWAN协议）
无线距离：空旷地带>3000米@4.5Kbps，城市环境>1000米@4.5Kbps
供电方式：电池，3.0V ~ 3.6V
支持定制：是
产品说明：LoRa远传水表表端模块，集水表计量和无线传输一体，支持主动抄表、定时抄表、数据存储和自动报警等功能，传输距离远，功耗低，稳定可靠，支持定制
- 功能概述
- 技术参数
- 相关下载
- 技术应用
- 系列产品

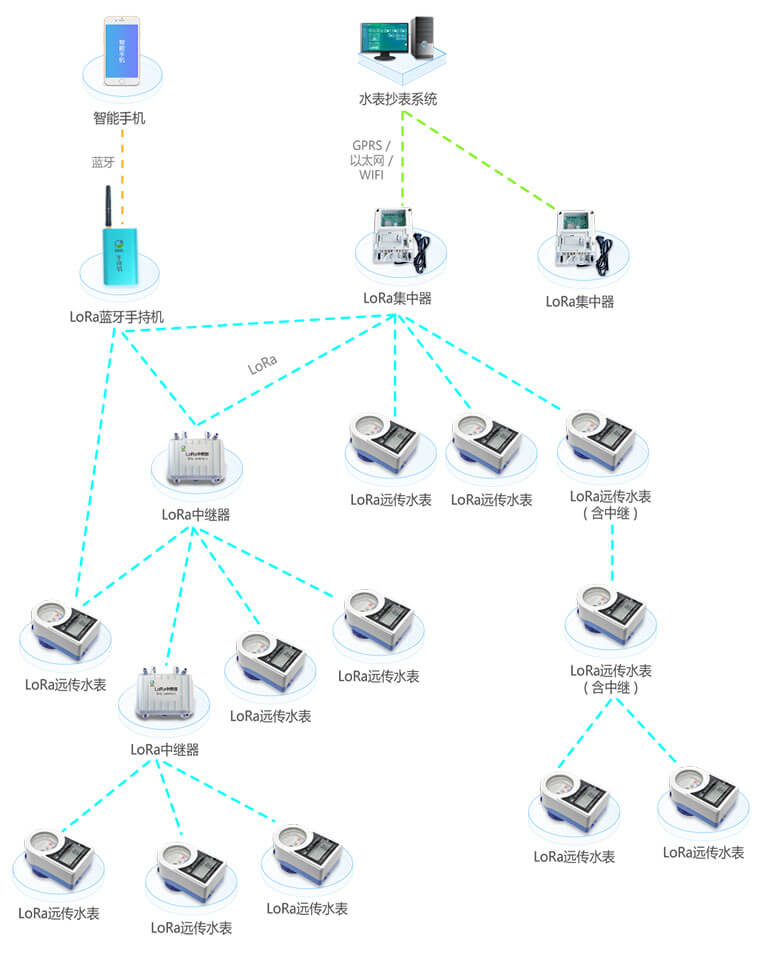

远传水表网络拓扑图

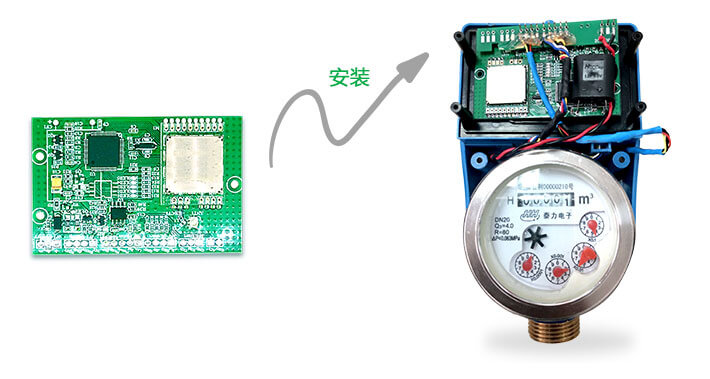

水表表端模块单独与安装到水表中的图示

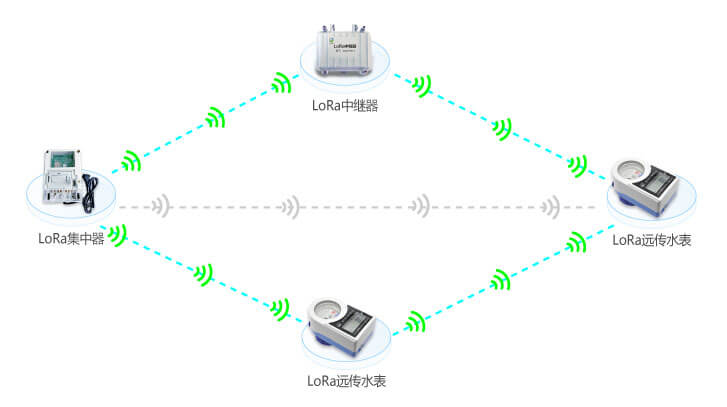

中继器解决信号孤岛图示
产品功能
1、水量计量，计量精准，支持多种计量方式。
2、防强磁干扰，强磁干扰检测与恢复。
3、自动报警，包括强磁干扰报警、单边计量报警、电池低压报警、电池掉电报警。
4、掉电保护，掉电后数据不丢失。
5、支持无线唤醒，实现低功耗和下行实时通讯。
6、超低功耗，无阀控待机功耗20uA，有阀控待机功耗25uA。
7、固件更新，可不拆表更新模块固件操作。
8、支持无线中继，表端模块本身也可做中继，扩大无线覆盖范围。
9、防水功能，打蜡防水。
产品特点
1、计量与传输一体，集成度高。
2、采用全手工组网，无线路由清晰，功耗低，易维护。
3、支持定制开发，包括计量方式、PC板结构、接口等。
4、支持中继，支持水表表端做中继，有效解决水表无线孤岛问题。
5、多年大批量产品验证，成熟、稳定、可靠。
6、提供全套生产、测试和维护软硬件工具。
|
序号 |
参 数 |
内 容 |
|
1 |
设备名称 |
LoRa远传水表表端 |
|
2 |
设备型号 |
XKER61X-F3，X根据实际项目编制 |
|
3 |
供电方式 |
电池，3.0V ~ 3.6V |
|
4 |
工作环境 |
温度：-40℃至85℃，相对湿度：10%至90% |
|
5 |
外型尺寸 |
长宽高：参考尺寸67mm * 44mm * 4.6mm，根据客户要求定制 |
|
6 |
LoRa组网方式 |
树形网络，支持二级中继 |
|
7 |
LoRa组网协议 |
旋坤科技私有协议，非LoRaWAN协议 |
|
8 |
无线中心频率 |
490Mhz无线 |
|
9 |
无线传输距离 |
空旷地带：>3000米@4.5Kbps 城市环境：>1000米@4.5Kbps 楼 宇 内：在相对封闭的表井中，可上下各穿透6层；在相对开阔的表井中，可上下各穿透9层 |
|
10 |
数据存储 |
保存每天1条用水记录 |
|
11 |
计量方式 |
单簧管、霍尔，可定制 |
|
12 |
阀控 |
可选择无阀与有阀 |
|
13 |
电池待机时间 |
3500mAH电池，每天通信1次可待机6年，电池容量可根据实际要求选配 |
规格书
说明书
配套软件
|
名称 |
型号 |
供电方式 |
组网协议 |
特点 |
|
LoRa远传水表集中器 |
XK-LRAP-62-F3 |
220V |
旋坤科技私有协议 |
LoRa无线组网，实现水表无线集抄。支持抄表数据存储，保证数据完整。 |
|
LoRa远传水表中继器 |
XKRP611-F3 |
220V、电池 |
旋坤科技私有协议 |
在LoRa远传水表集中器与LoRa远传水表之间，实现无线信号中继。 |
|
LoRa远传水表表端模块 |
XKER61X-F3 |
电池，3.0V ~ 3.6V |
旋坤科技私有协议 |
计量与传输一体，支持多种计量方式，集成度高。 |
|
LoRa蓝牙手持机 |
XKHD611-F3 |
内置锂电池 |
旋坤科技私有协议 |
LoRa蓝牙手持机向上通过蓝牙与智能手机连接，向下通过LoRa与LoRa设备通讯。 |
