产品介绍

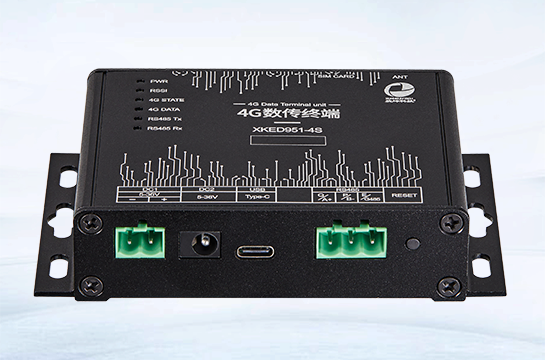

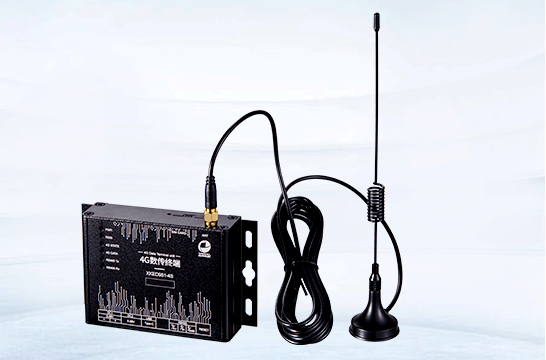

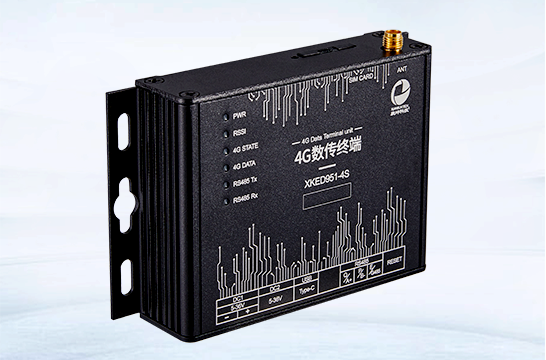

4G数传终端XKED951-4S是一款工业级无线数据终端产品，采用插拔物联网卡，以LTE 4G无线网络为承载网，为用户提供无线长距离数据传输功能。支持移动4G 高速接入。产品配置RS485、USB接口，可以连接通用的485设备，实现数据透明传输功能。
支持本地PC端配置工具、和TCP/IP远程配置等多种配置和管理方式，简化了现场施工及后期维护的难度，大幅提升施工效率，降低系统运营的整体成本，从而使客户真正体验到无线通信的便捷。
本产品可广泛应用于物联网行业，如智能电网、智能交通、智能家居、 金融、移动 POS 终端、供应链自动化、工业自动化、智能建筑、消防、公共安全、环境保护、气象、数字化医疗、遥感勘测、军事、空间探索、农业、林业、水务、煤矿、石化等领域。
产品特点
1、 支持MODBUS TCP协议
4G数传终端支持标准MODBUS协议，实现后台服务器与被检测设备的透明传输。方便采集和监控支持标准MODBUS协议的485设备。
2、 支持MQTT协议
支持MQTT协议，通过设置MQTT服务和IP、MQTT配置、MQTT客户端ID，即可实现云服务器与数传终端之间的无线通信。可扩展CoAP、FTP协议。
3、 全网通
产品使用插拔物联卡，支持三大运营商物联卡。
4、 高速率
速度快，体验好，10Mbps下载速率，5Mbps上传速率。
5、 负载透传功能
采用标准MODBUS 协议扩展负载透传指令，后台数据以数据负载形式透传给485设备。
负载透传使非标准的485设备可以接入基于MODBUS的系统中，实现标准485设备与非标准485设备同时接入。
6、 多种固件更新方式
4G数传终端可以通过USB接口连接PC，进行在线固件更新；也可以通过4G远程连接服务器后，进行远程固件更新，减小劳动强度，提高工作效率。

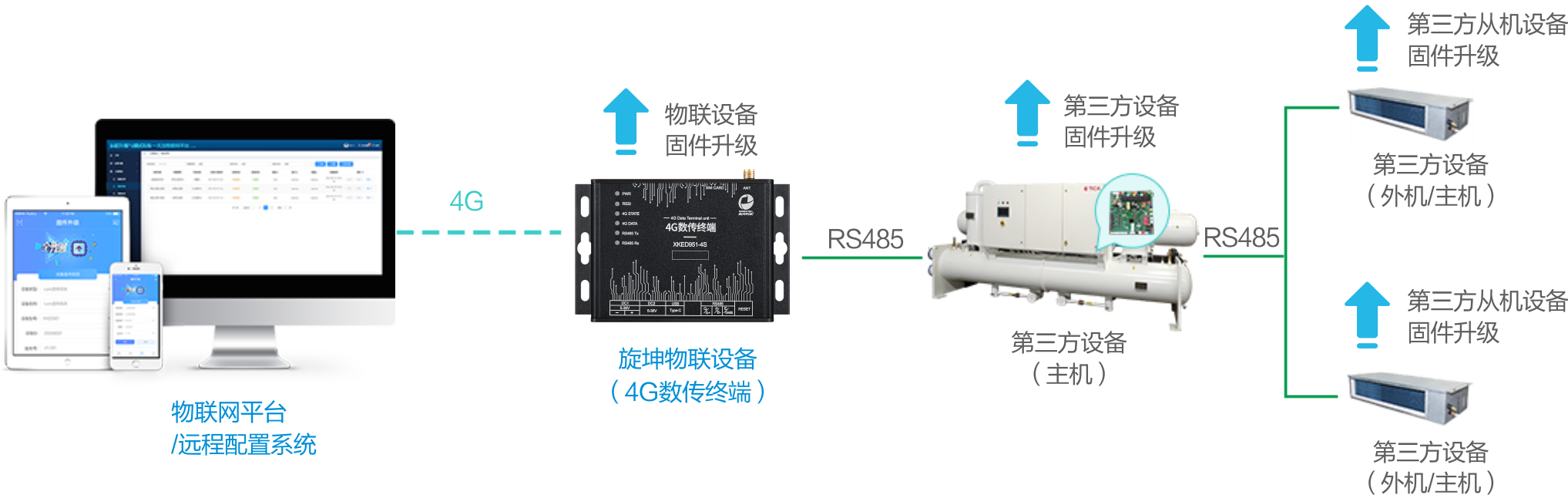

7、 支持第三方固件更新
4G数传终端支持对所连接的第三方设备进行固件更新。
8、 支持低功耗保持连接功能
4G数传终端可工作在低功耗省电模式，低功耗模式下可保持与服务器连接，有数据通信时唤醒工作。
9、 支持网络对时
4G数传终端获取GSM网络时间，自动对终端实时时钟对时。
4G全网通
支持移动、电信、联通物联卡接入
远程固件升级
工业级+双85
产品采用工业级电子元器件和配件，耐高温、耐严寒、耐腐蚀；电路板做三防处理(防霉菌、防潮湿、防盐雾)，产品内置看门狗；
电子元器件工作温度-40℃至85℃，相对湿度10%至90%，产品在双85环境中可长期稳定运行。
产品主要配置及选型参考
| 产品型号 | XKED950-4S |
XKED951-4S |
|
|---|---|---|---|
| 产品名称 | 4G数传终端 |
4G数传终端 |
|
|
采集接口 |
RS485 | 1 | 1 |
|
RS232 |
无 |
无 |
|
|
IO |
无 |
无 |
|
| 上行接口 | NB/4G | 4G | 4G |
| USB | Type-C | Type-C | |
|
物联卡 |
运营商 |
全网通 |
全网通 |
|
流量卡 |
选购 |
选购 |
|
|
供电 |
电压 | DC 5-36V | DC 5-36V |
|
DC座 |
1 | 1 | |
|
端子供电 |
1 |
1 |
|
| 安装方式 | 导轨安装 | 支持 | 支持 |
| 挂壁安装 | 支持 | 支持 | |
| 防水等级 | IP30 | IP30 | |
| 产品尺寸mm | 115*64*28.5 |
115*64*25.8 |
|
| 产品特点 | 全网通，支持导轨安装，Type-C |
全网通，支持导轨安装，Type-C ；产品更薄 |
|
应用场景
智慧暖通、智慧水务、智慧能源、智慧环保、智慧城市、智慧消防、智能制造、耗材监控…
|
序号 |
参 数 |
内 容 |
|
1 |
设备名称 |
4G数传终端 |
|
2 |
设备型号 |
XKED951-4S |
|
3 |
供电方式 |
电源适配器DC 5-36V |
|
4 |
上行接口 |
4G |
|
5 |
上行协议 |
MODBUS TCP、MQTT |
|
6 |
下行接口 |
RS485、USB |
|
7 |
下行协议 |
MODBUS RTU |
|
8 |
正常工作功耗 |
0.3W |
|
9 |
最大功耗 |
2W |
|
10 |
波特率 |
1200，2400，4800，9600，19200，38400，57600，115200 |
|
11 |
天线 |
4G天线 SIM内螺内针 |
|
12 |
外型尺寸 |
长宽高：115mm* 74mm* 25.6mm |
|
13 |
外壳 |
铝挤型，防护等级：IP30 |
|
14 |
工作环境 |
温度：-40℃至85℃，相对湿度：10%至90% |
规格书
说明书
配套软件
| 名称 | 型号 | 物联网卡 | 接口 | 安装方式 | 特点 | |||||
| 4G数传终端 | XKED902-4S | 插拔卡，全网通 | RS485、RS232、GPIO、Micro USB | 挂壁安装 | 4G全网通，可灵活选择物联网卡；支持MODBUS TCP/RTU协议。 | |||||
| 4G数传终端 | XKED902-4U | 移动公司贴片物联卡 | RS485、RS232、GPIO、Micro USB | 挂壁安装 | 移动公司贴片物联卡，接触更可靠；支持MODBUS TCP/RTU协议。 | |||||
| 4G数传终端 | XKED950-4S | 插拔卡，全网通 | RS485、Type-c |
挂壁安装 导轨安装 |
4G全网通，可灵活选择物联网卡；支持MODBUS TCP/RTU、MQQT协议；5.08大端子；支持导轨安装。 | |||||
| 4G数传终端 | XKED950-4U | 移动公司贴片物联卡 | RS485、Type-c |
挂壁安装 导轨安装 |
移动公司贴片物联卡，接触更可靠；支持MODBUS TCP/RTU、MQQT协议；5.08大端子；支持导轨安装。 | |||||
| 4G数传终端 | XKED951-4S | 插拔卡，全网通 | RS485、Type-c | 挂壁安装 | 4G全网通，可灵活选择物联网卡；支持MODBUS TCP/RTU、MQQT协议；5.08大端子；支持导轨安装；产品更薄。 | |||||
| 4G数传终端 | XKED951-4U | 移动公司贴片物联卡 | RS485、Type-c |
挂壁安装 导轨安装 |
移动公司贴片物联卡，接触更可靠；支持MODBUS TCP/RTU、MQQT协议；5.08大端子；支持导轨 安装；产品更薄。 | |||||
| 4G物联模块 | XKMD951-4S | 插拔卡，全网通 | UART、Type-c | 嵌入式安装 | 嵌入式安装，方便用户集成；4G全网通，可灵活选择物联网卡；支持MODBUS TCP/MQTT，MODBUS采集；尺寸：80*50mm。 | |||||
| 4G物联模块 | XKMD951-4U | 移动公司贴片物联卡 | UART、Type-c |
嵌入式安装 |
嵌入式安装，方便用户集成；4G全网通，可灵活选择物联网卡；支持MODBUS TCP/MQTT，MODBUS采集；尺寸：80*50mm。 | |||||
